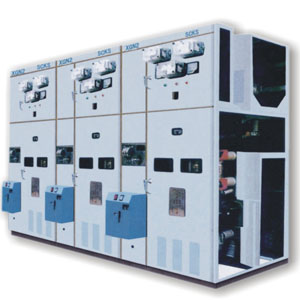

XGN 2 -12箱型固定式金属封闭开关设备用于3.6，7.2，12kV三相交流50Hz系统中
作为接受分配电能之用，特别适合于频繁操作的场合。
本开关柜符合国家标准 GB3906及国标标准IEC298的要求。具有结构合理，安全可
靠性高，运行操作简单，检修维护方便等特点，系10kV级固定式开关设备替代型产品。
1.本开关柜为金属封闭箱式结构，柜体骨架由角钢、型钢焊接而成，柜内分为断路器室、
母线室、电缆室、继电器室，室与室之间用钢板隔开。
2．断路器室在柜体下部，断路器的传动由拉杆与操动结构连接，母线室在柜体后上部，
电缆室在柜体下部的后方，断路器操作机构装在正面左边位置，开关柜为双面维护，并
具备“五防”功能。
3．本开关柜的主开关可采用ZN28A-10系列真空断路器，也可采用ZN12、VS1以及其他
系列真空断路器。使用ZN28A-10断路器时可配用CD17系列电磁操动机构和CT17系列弹
簧操动机构，隔离开关采用GN30-10旋转式隔离开关。 |
